От сборочного листа заказа в PDF до раскладки деталей по листам и управляющих программ для станка. Разработано для мебельного производства WALMI.
Задача
Технологу нужно быстро превращать сборочные листы заказов в раскладку деталей по листам и программы для станка — без ручного переноса размеров и сверки с эталонными программами.
Что сделали

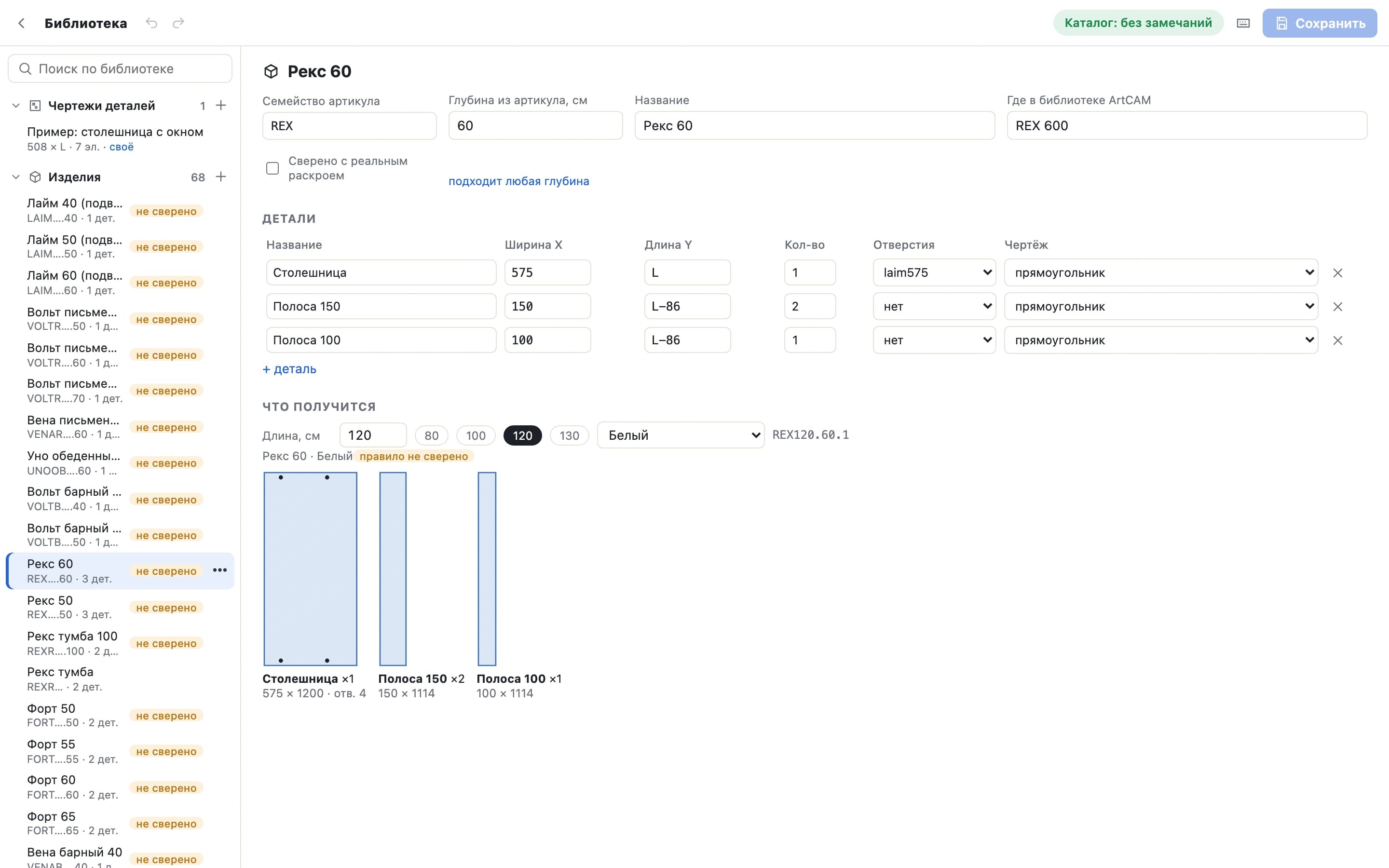

Сборочный лист разбирается автоматически, детали подбираются по каталогу изделий.

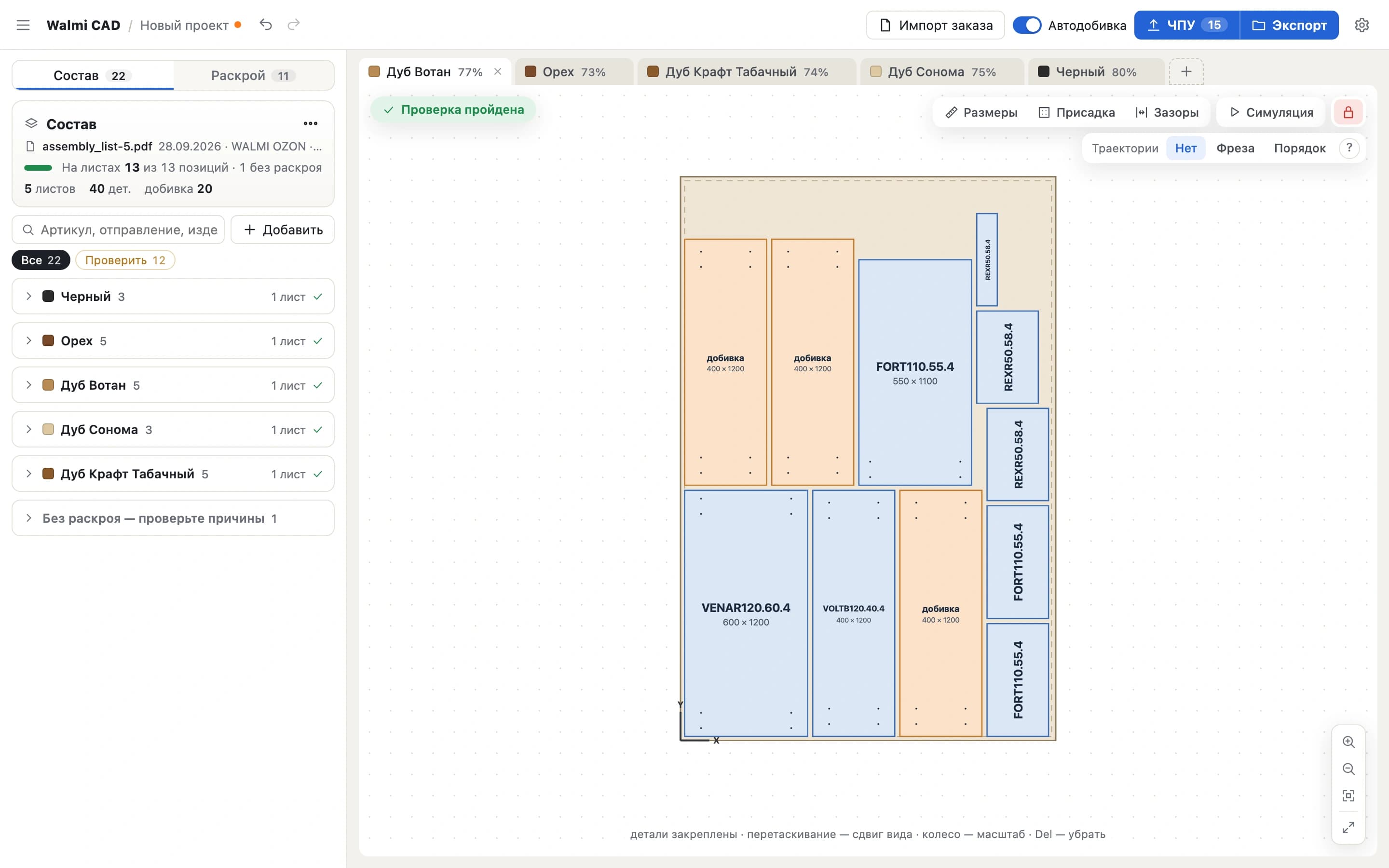

Раскладка деталей по листам каждого декора, добивка свободного места и проверка перед выгрузкой.

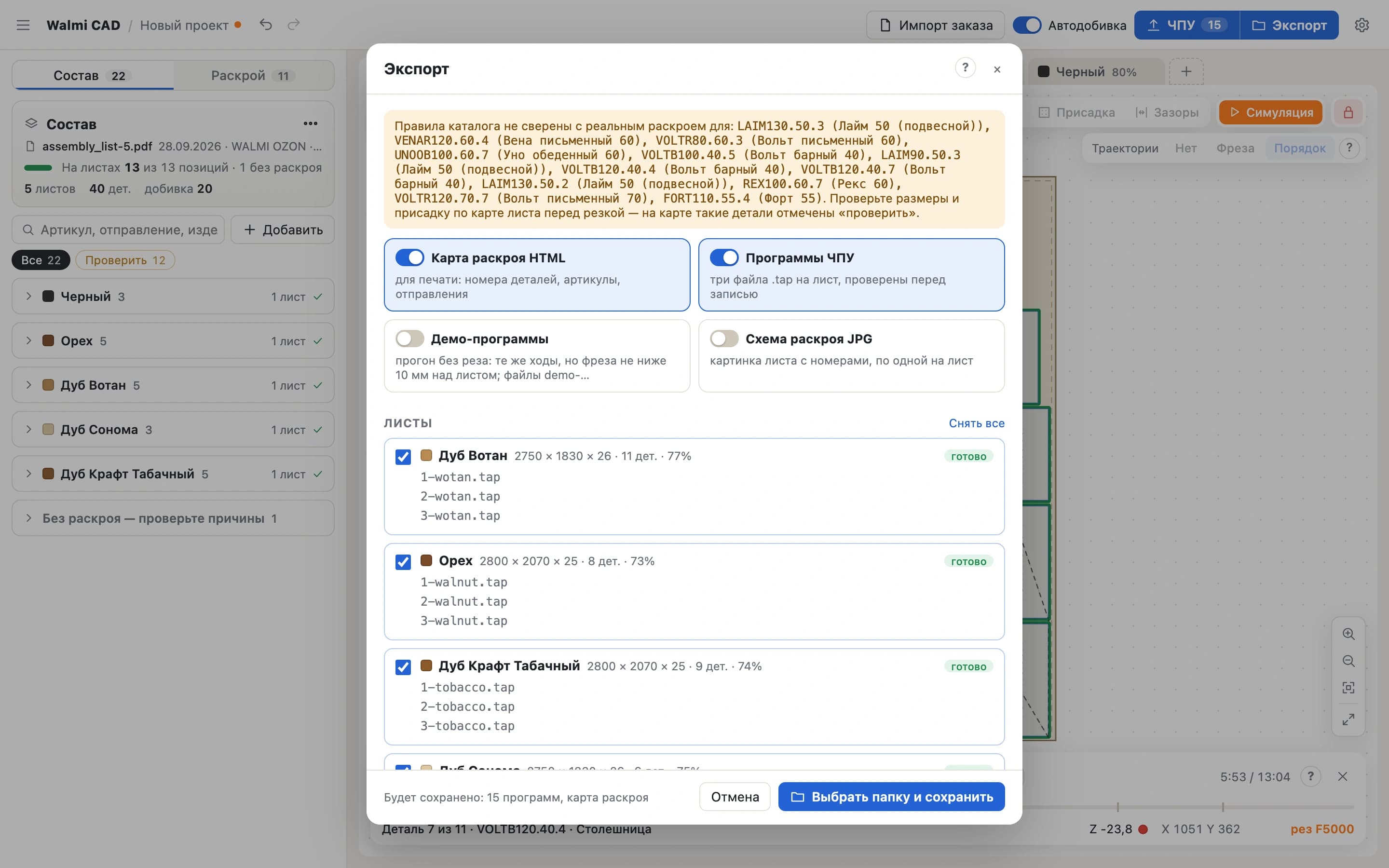

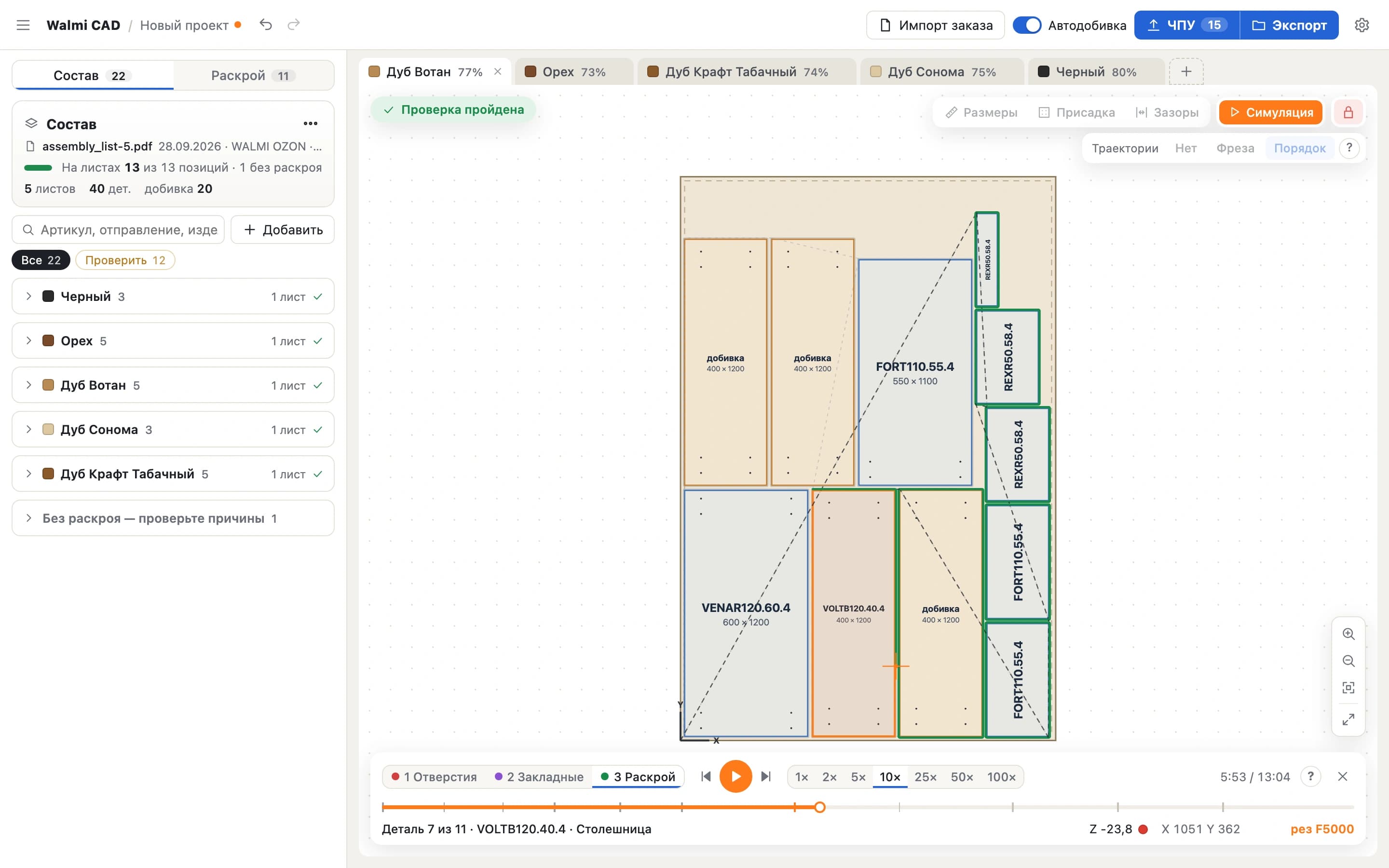

На каждый лист — программы для отверстий, закладных и раскроя; симуляция показывает траектории фрезы.
Тесты геометрически сравнивают программы с эталонами ArtCAM: отверстия, закладные и контуры раскроя.
Демонстрация
Раскрой по декорам
1 / 5 · Реальные экраны приложения с тестовым сборочным листом
Проект полностью разработан нашей командой для мебельного производства WALMI. Каталог, геометрия, раскладка, траектории, постпроцессор, разбор PDF и проверки вынесены в ядро на Rust и не зависят от интерфейса. Интерфейс оператора написан на React и работает в оболочке Tauri 2. Проекты сохраняются в собственном формате.
Для того же производства мы разработали WALMI OS — систему управления заказами, складом и цехом.
