Конструктор навесов — расчёт стальных навесов по СП

Параметрический конструктор открытых стальных навесов: от размеров и города до 3D-модели, проверок по СП 20.13330 и СП 16.13330 и сметы материалов.

Смотреть интерфейс
Конструктор навесов: параметры арочного навеса и его 3D-модель с размерами

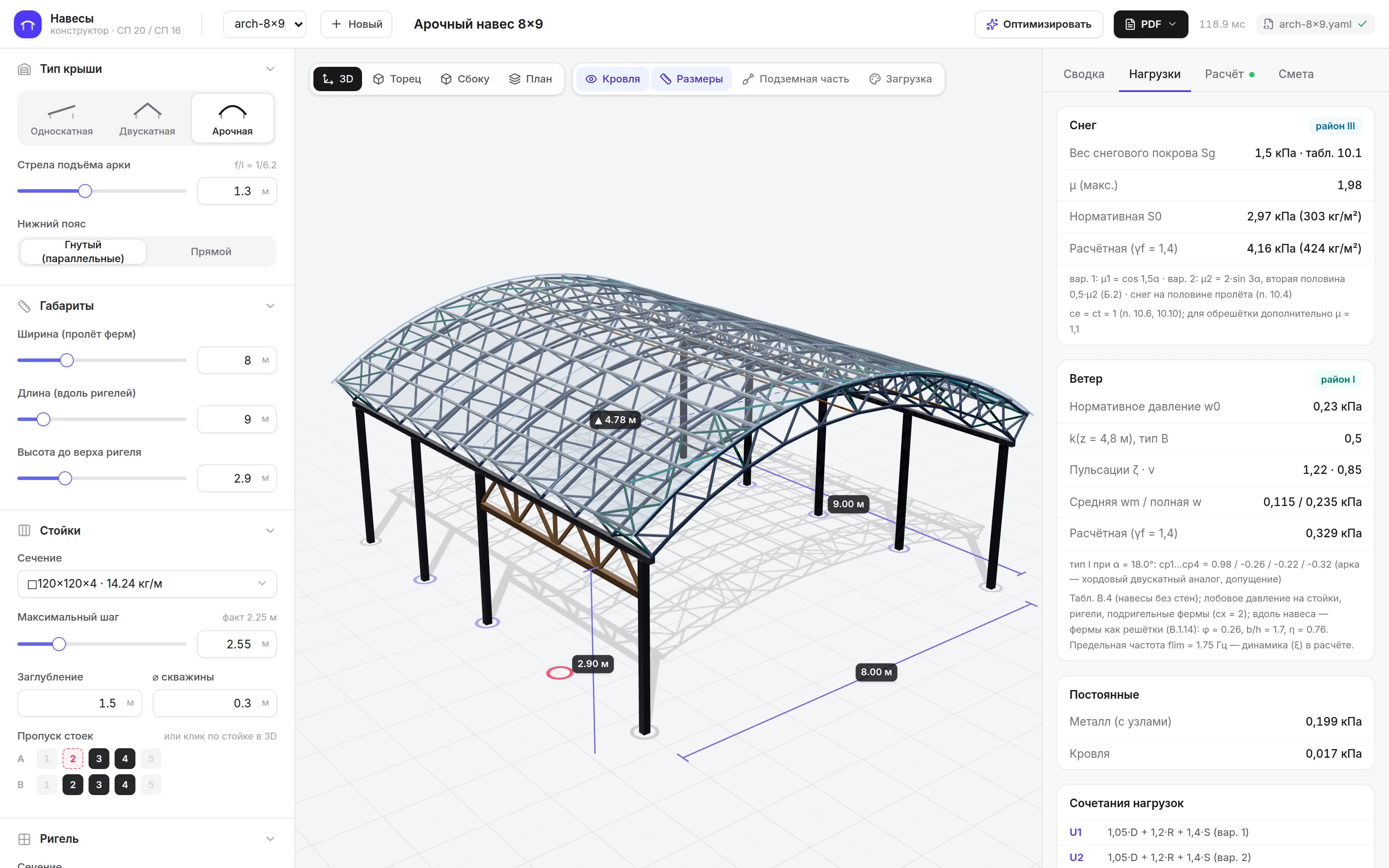

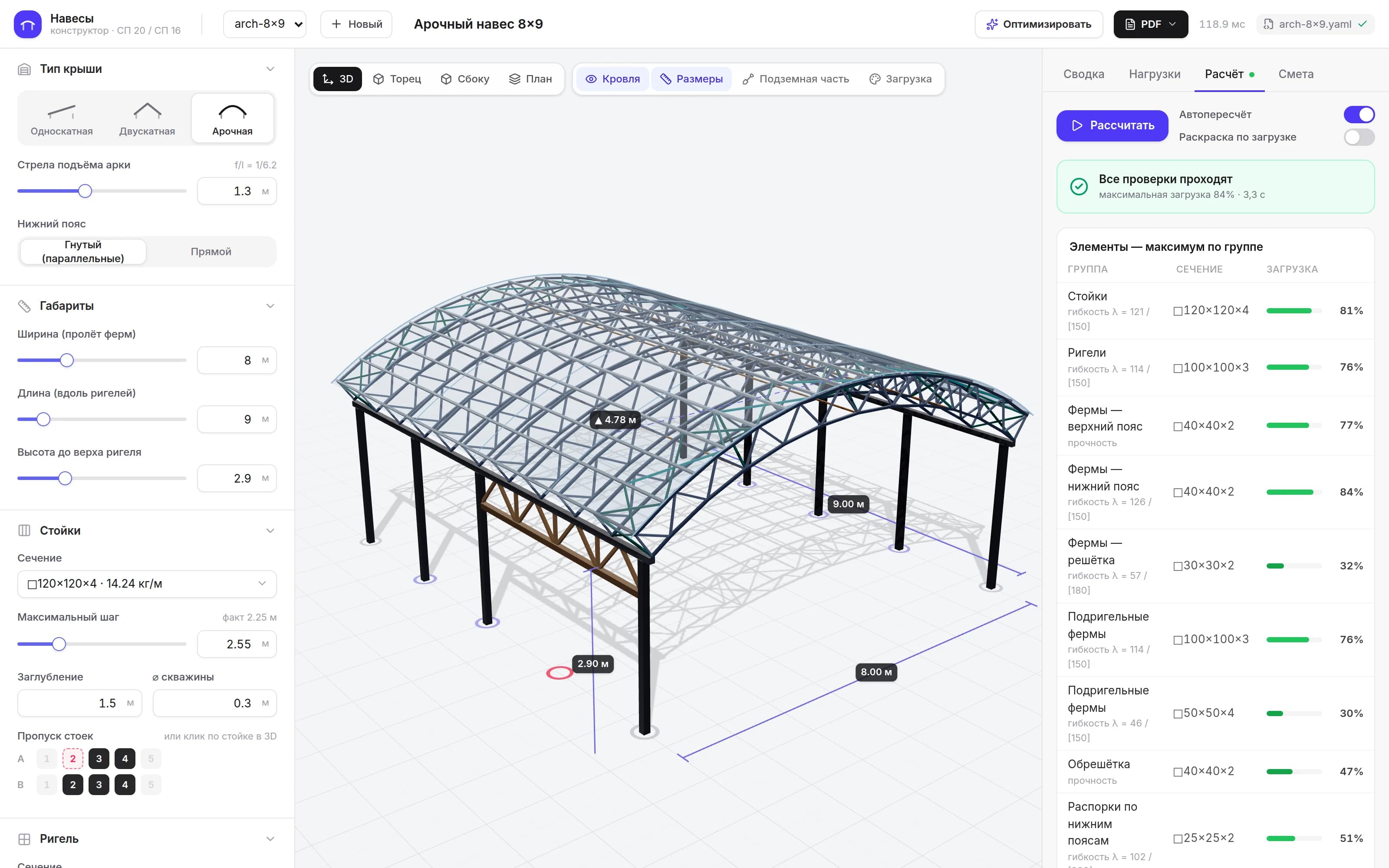

3D-модель арочного навеса 8×9 м и параметры конструкции в конструкторе.

Задача

Какую задачу решает проект

Подготовка навеса для заказчика требовала ручных расчётов нагрузок, подбора сечений и подсчёта материалов. Нужен инструмент, который по нескольким параметрам собирает конструкцию, проверяет её по нормам и выдаёт смету и документы.

Что сделали

Какие функции реализовали

  • Мастер заказа

    Форма крыши, ширина, длина, высота и город — шаг стоек и ферм, сечения и крепёж подбираются по нагрузкам района.

  • Нагрузки и проверки по СП

    Снег и ветер по СП 20.13330, пространственный расчёт и проверки прочности, устойчивости и прогибов по СП 16.13330.

  • Оптимизация сечений

    Подбор самых лёгких сечений, болтов и скважин, проходящих все проверки; нужные параметры можно закрепить.

  • Смета и документы

    Спецификация металла, раскрой труб, кровля, крепёж и бетон; чертежи и PDF для заказчика.

Демонстрация

Как выглядит продукт

Модель и параметры

1 / 4 · Реальные экраны приложения на демонстрационном проекте

Роль и технологии

Проект разработан нашей командой. Расчётное ядро написано на Python: собственный решатель стержневых систем сверен с библиотекой PyNite, коэффициенты нагрузок и проверок взяты из СП 20.13330 и СП 16.13330 с отдельным разбором норм. Интерфейс — React и TypeScript, 3D-модель построена на react-three-fiber и перестраивается при каждом изменении параметров. Чертежи и описание для заказчика формируются в PDF.

Конструктор — рабочий инструмент инженера: результаты расчёта проверяет специалист, который отвечает за проект.
